Шуховская башня на Оке – уникальное инженерное сооружение, расположенное примерно в 12 км от Дзержинска, на левом берегу реки Оки, за посёлком Дачный. Это единственная в мире гиперболоидная многосекционная опора линии электропередачи, выполненная в виде несущей сетчатой оболочки.
История создания

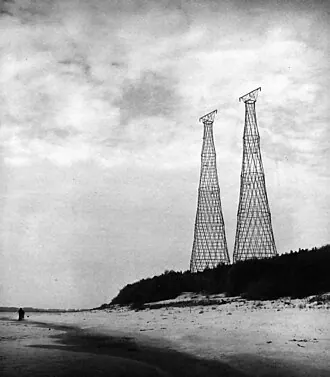

Инженер Владимир Григорьевич Шухов запатентовал способ устройства сетчатых гиперболоидных башен ещё в 1899 году (патент Российской империи № 1896). Первая такая башня была построена им в 1896 году на Всероссийской художественно-промышленной выставке в Нижнем Новгороде. Позже, в 1927–1929 годах, под его руководством возвели три пары стальных гиперболоидных башен высотой 128, 68 и 20 метров. Они служили опорой для ЛЭП НиГРЭС 110 киловольт, пересекавшей реку Оку.
Шуховская башня на Оке была построена семь лет после знаменитой Шуховской телебашни на Шаболовке в Москве. Западные специалисты считают эту конструкцию более совершенной и достойной включения в список Всемирного наследия.
Архитектура и конструкция

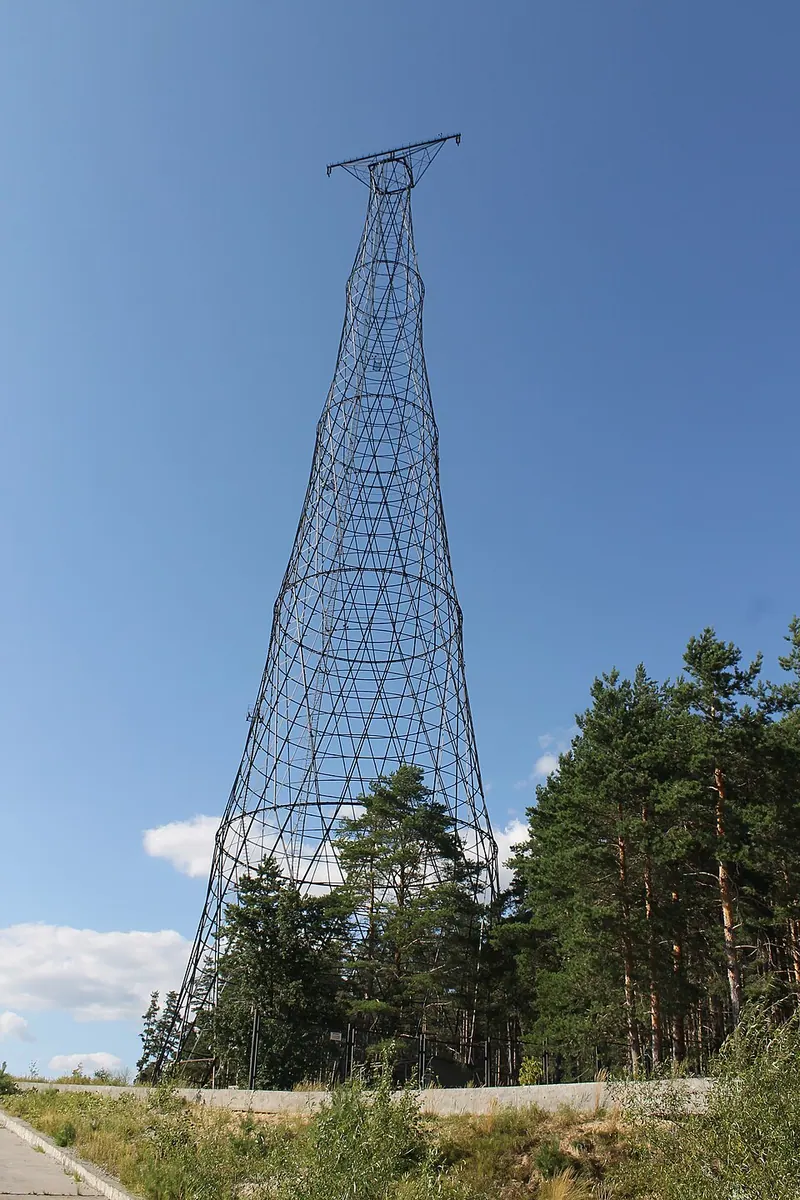

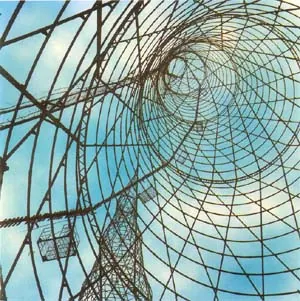

Высота Шуховской башни на Оке составляет 128 метров. Она состоит из пяти 25-метровых секций, каждая из которых представляет собой однополостный гиперболоид вращения. Секции собраны из прямых профилей, упирающихся концами в кольцевые основания. На вершине установлена опорная конструкция с горизонтальной стальной траверсой длиной 18 метров, предназначенная для крепления высоковольтных проводов.
Башня стоит на кольцевом бетонном фундаменте диаметром 30 метров. Конструкция демонстрирует гениальность инженерной мысли Шухова, позволяя создавать прочные и легкие сооружения, используя минимальное количество материала.
Судьба и восстановление
После изменения маршрута ЛЭП четыре башни высотой 68 и 20 метров были демонтированы на металлолом. Две высотные башни на Оке признали памятниками культурного наследия законом Нижегородской области в 1997 году (№ 204).
К сожалению, в 2005 году одна из башен была незаконно разрушена с целью разборки на металлолом. Благодаря случайному стечению обстоятельств – фиксации начала демонтажа иностранной делегацией – удалось сохранить последнюю башню. Публикации о вандализме вызвали протест даже в центральных немецких газетах.

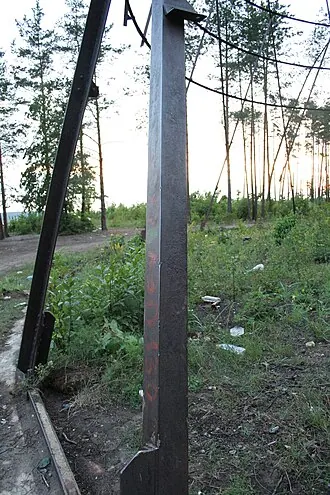

В 2007 году было принято решение о реконструкции башни. Работы проводились в три этапа и завершились 23 сентября 2020 года. Реконструкцию осуществлял гендиректор ПАО «Россети» Павел Ливинский, использовав 23 000 светодиодов для подсветки. Башня выдержала годы, опираясь лишь на 30% оригинальных элементов основания, и даже выдерживала паводки.
Сейчас башня находится на балансе филиала «Нижновэнерго» и отремонтирована с использованием болтовых соединений. В будущем планируется полная реставрация по оригинальной технологии В. Г. Шухова с применением клёпаных соединений, которую анализирует международная комиссия. В 2014 году башня получила статус объекта культурного наследия федерального значения.
